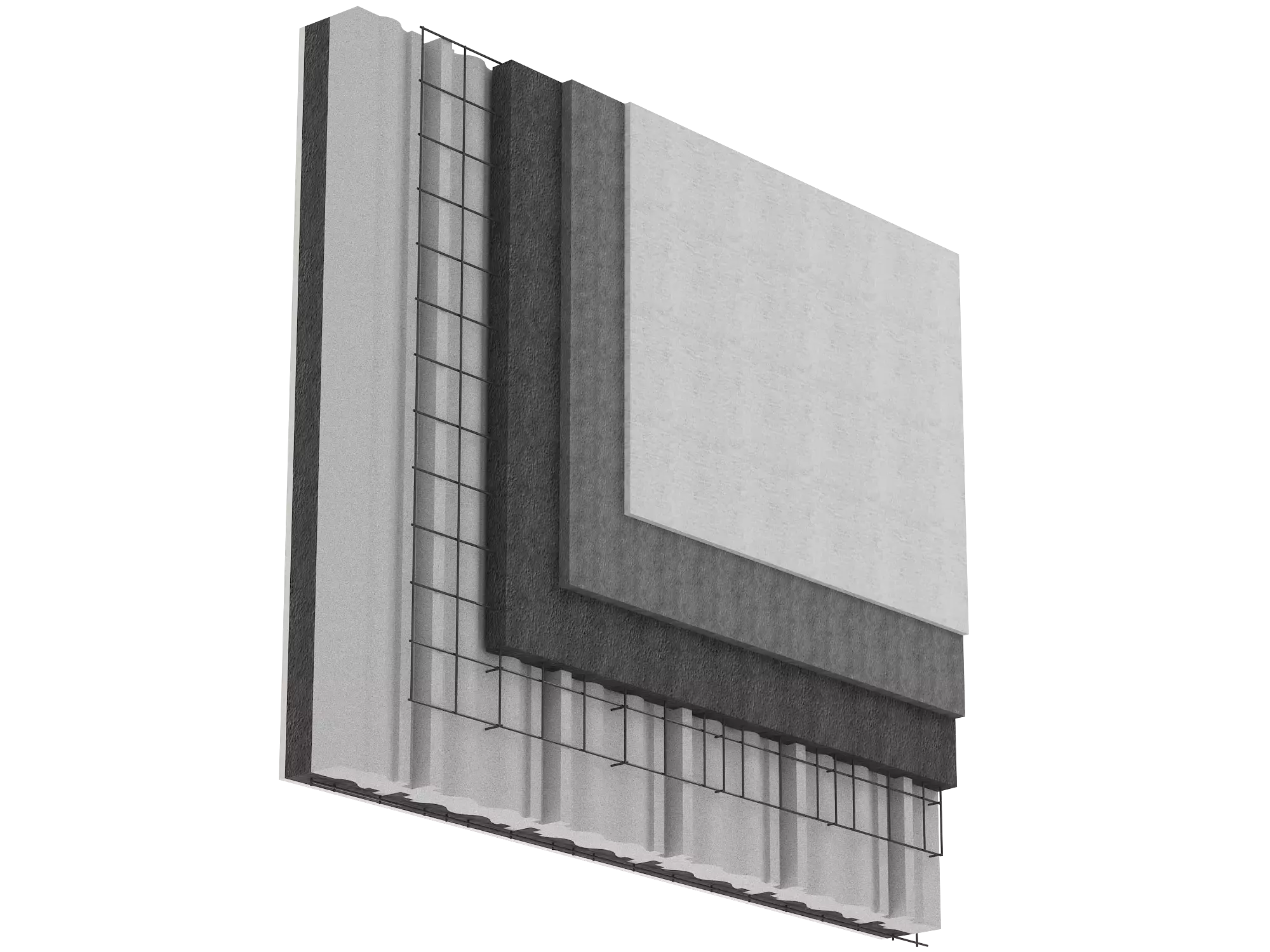

مقاوم سازی مدرن با پانل سه بعدی  یک نوع ساندویچ پانل است که از یک لایه پلی استایرن و دو لایه ورق فلزی در دو طرف هسته تشکیل شده است.

این پانل‌ها برای پوشش دهی دیوار و سقف انواع سازه‌ها برای مقاوم سازی کاربرد دارند.این پانل ها در مقاوم سازی ساختمان مزایای زیادی دارند،

با توجه به قرار گرفتن ایران در منطقه فعال لرزه خیزی و وقوع زمین لرزه های مخرب اخیر،اهمیت و نیاز به ترمیم و مقاوم سازی ابنیه، بویژه ساختمان ها،

کاملا مشهود است، مقاوم سازی ساختمان های بتنی با بکارگیری دیوارهای سازه ای از نوع پانل سه بعدی و دیوار برشی معمولی بتنی، با بکار گیری نرم افزار ETABS

مورد بررسی و مقایسه قرار گرفته است. با استفاده از روش تحلیل استاتیکی معادل و دینامیکی تاریخچه زمانی و آنالیز سازه در نرم افزار، نمودار جابجایی، دریفت،

برش پایه، شتاب گرهی و انرژی برای مدل در حالت های قبل از مقاوم سازی ساختمان و مقاوم سازی شده با پانل سه بعدی و دیوار برشی معمولی بتنی، استخراج شده است.

نتایج حاصل بیانگر آن است که استفاده از پنل های سه بعدی در ترمیم و مقاوم سازی مناسب و مقرون به صرفه است.

اگر از پانل سه بعدی برای مقاوم سازی استفاده نکنیم چه اتفاقی می افتد

• • افزایش هزینه ساخت و ساز: استفاده نکردن از تری دی پنل ممکن است باعث شود که هزینه فونداسیون، شناژ و اسکلت ساختمان‌های بلند افزایش یابد.
    همچنین استفاده نکردن از تری دی پنل باعث می‌شود که هزینه تهویه مطبوع بیشتر شود زیرا تری دی پنل‌ها عایق خوبی در برابر حرارت، برودت و رطوبت هستند^.
  • کاهش طول عمر سازه: استفاده نکردن از تری دی پنل ممکن است باعث شود که سازه‌ها دچار ترک و خرابی شوند.
    تری دی پنل‌ها با داشتن یکپارچگی و سبک بودن، مقاومت و دوام بیشتری نسبت به سازه‌های سنتی دارند.
  • کاهش زیبایی و طرح‌های گسترده: استفاده نکردن از تری دی پنل ممکن است باعث شود که سازه‌ها دارای ظاهر یکنواخت و خسته کننده باشند.
    تری دی پنل‌ها امکان انتخاب رنگ و طرح‌های متنوع را برای مشتریان فراهم می‌کنند.

چرا از پانل سه بعدی برای مقاوم سازی استفاده کنیم

• • • به دلیل وزن سبک تری دی پانل‌ها، استفاده از آن‌‌ها باعث می‌شود تا هزینه فونداسیون، شناژ و اسکلت ساختمان‌های بلند از ۷۰۰۰ کیلوگرم به ۲۸۰ کیلوگرم کاهش پیدا می‌کند.
    • با استفاده از پانل‌ سه بعدی در هزینه تهویه مطبوع به دلیل جلوگیری از تبدیل حرارت یا برودت صرفه جویی خواهد شد.
    • فرآیند شاتکریت یا بتن پاشی پس از نصب تری دی پانل برای مستحکم شدن سازه انجام می‌شود.
    • در صورت استفاده از تری دی پانل‌ها در امور ساخت و ساز در کمترین زمان ممکن بازگشت سرمایه خواهیم داشت.
      چناچه از پانل‌ها در صنعت ساختمان سازی استفاده شود به راحتی می‌توان لوله‌های آب، فاضلاب، برق و تلفن را از زیر شبکه پانل عبور داد.
    • این نوع از پانل‌های مخصوص با استفاده از فوم پلی استایرن از نوع کندسوز ساخته می‌شود که ضخامت آن بعد از نصب و سیمان کاری در حدود ۵ سانتی‌متر بوده
      و به این ترتیب پانل‌های سه بعدی به مدت ۲ ساعت در مقابل آتش سوزی مقاوم خواهند بود.
    • می‌توانید از پانل‌های دیواری برای پنهان کردن کابل‌ها، سیم‌ها و اجزای دیوار تعبیه‌شده استفاده کنید. هنگامی که به درستی نصب شوند می‌توانند تمامی موارد قابل مشاهده را از
      جلوی چشم پنهان کنند. اگرچه هیچ راه حل جادویی در مورد بهبود خانه وجود ندارد، این پانل‌ها طیف وسیعی از مزیت‌ها را ارائه می‌دهند که آن‌ها را به گزینه‌ای باورنکردنی برای
      دکوراسیون اتاق تبدیل می‌کند.

انواع پانل های سه بعدی برای مقاوم سازی مدرن

پانل های سه بعدی می‌توانند  از قابلیت‌ها و ویژگی‌های منحصربه‌فردی برخوردارند. در اصل این دیوارهای پیش‌ساخته به دو دسته دیواری و سقفی تقسیم می‌شوند به صورت کلی می‌توان گفت 5 نوع دیوار
پانل سه بعدی وجود دارد که به شرح زیر می‌باشند:

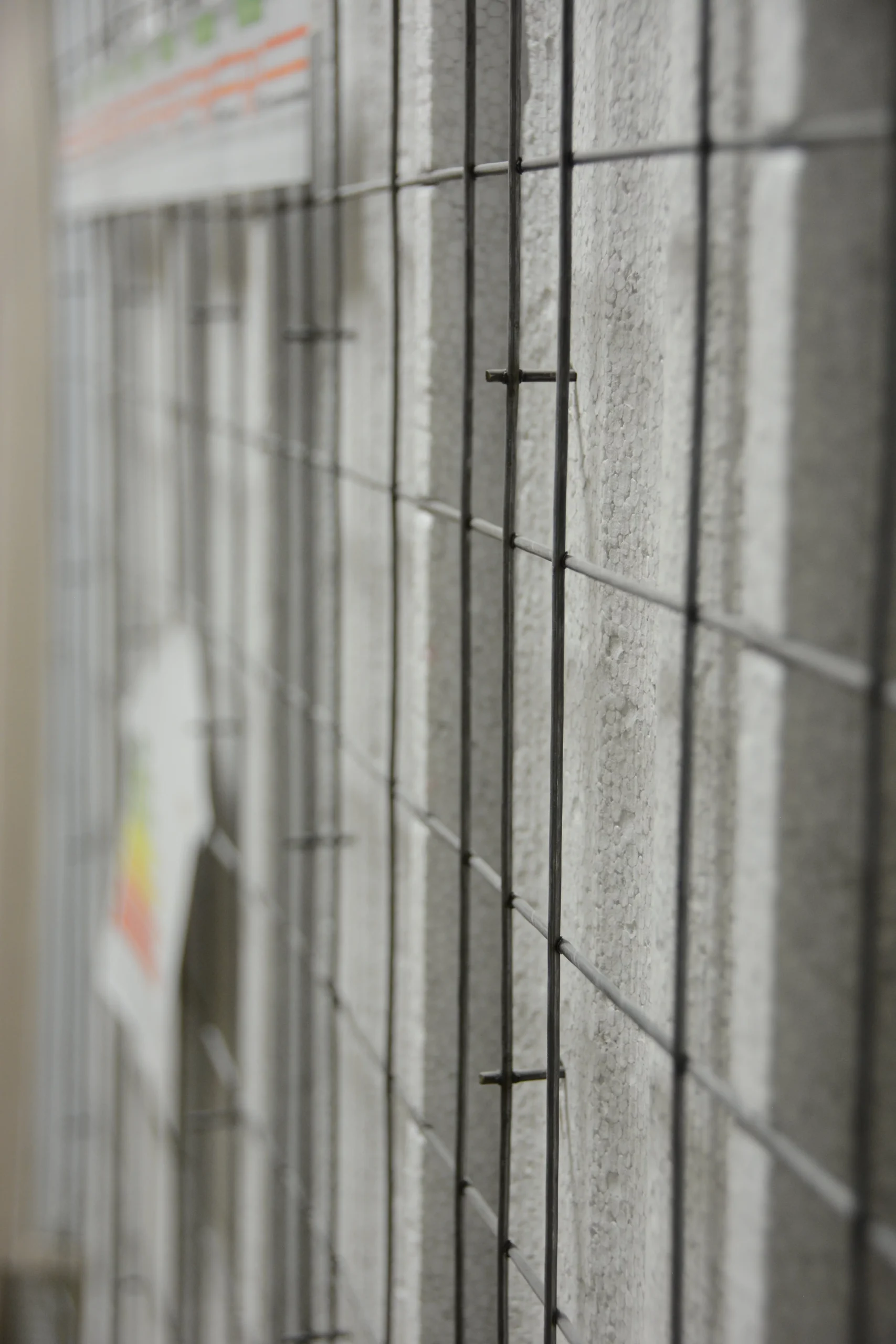

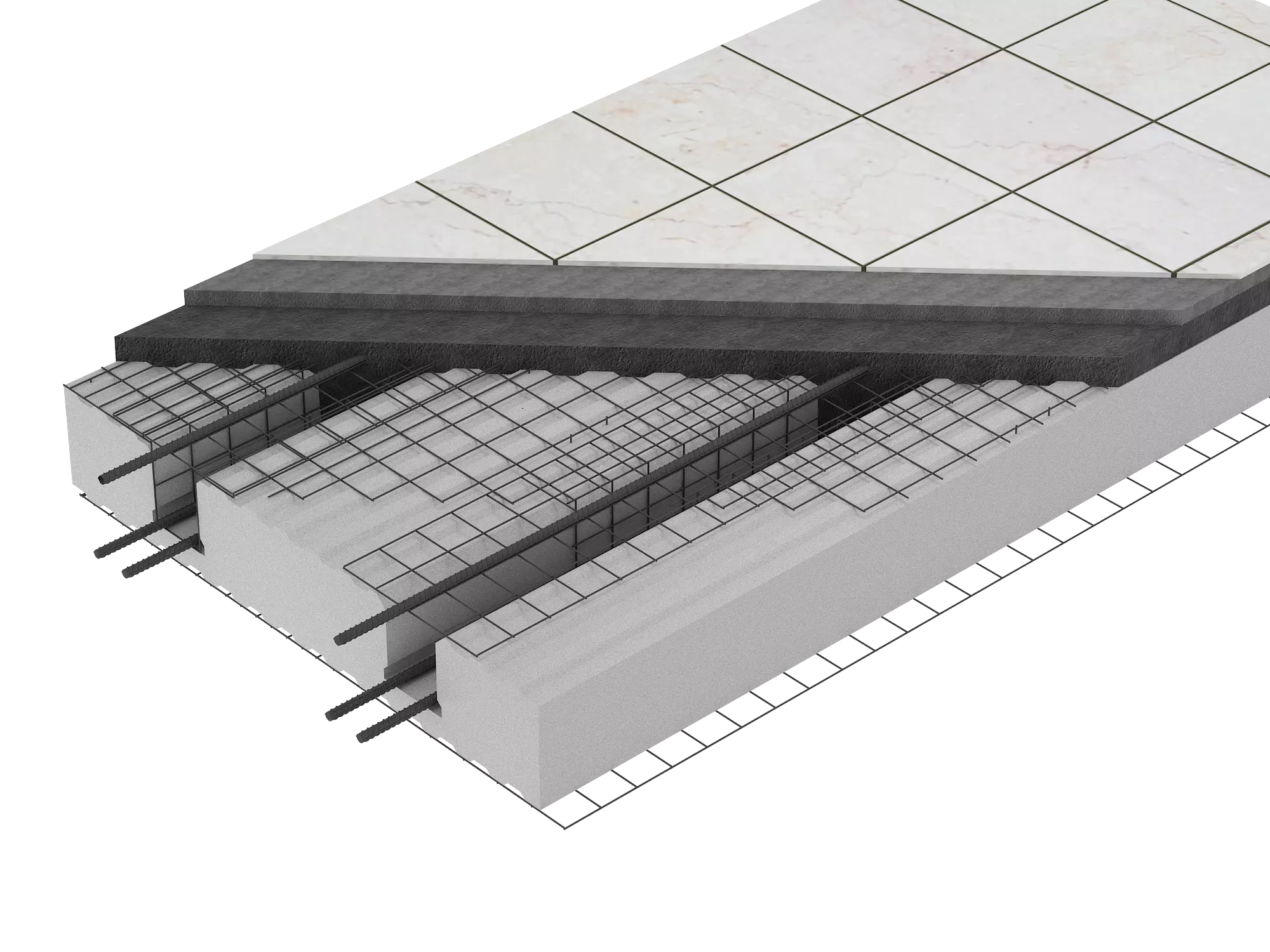

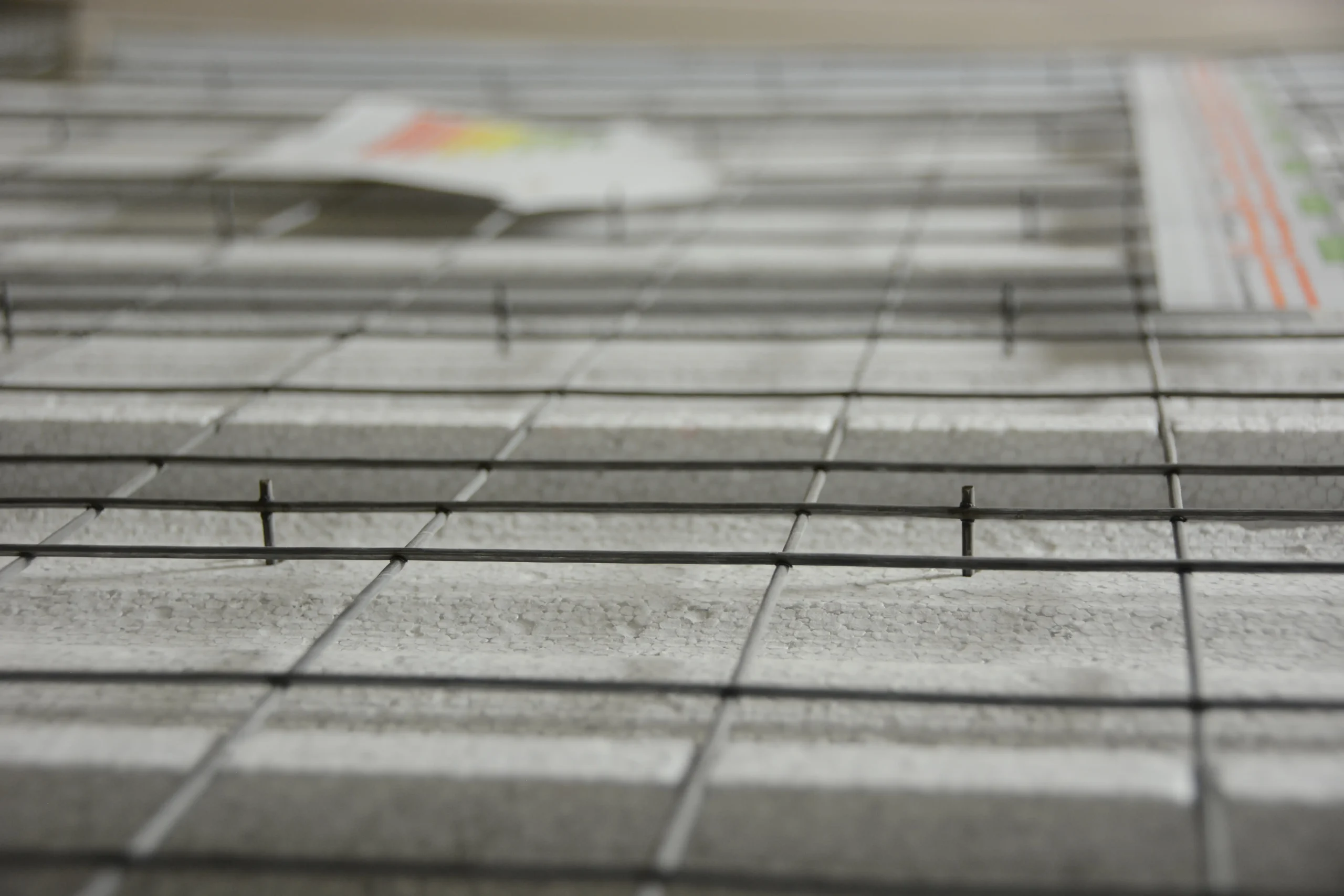

• • • تری دی پانل سقفی:

    • این پنل از یک هسته یونولیت با ضخامت 100 تا 150 میلی‌متر و عرض 80 تا 100 سانتی‌متر ساخته شده و می‌توانند به شکل افقی یا با شیب کم به عنوان عضو باربر خمشی و دیافراگم افقی به جای
      مصالحی مانند یونولیت سقفی کار بروند. بتن روی این پنل‌ها می‌تواند از 5 تا 7 سانتی‌متر ضخامت داشته باشد.

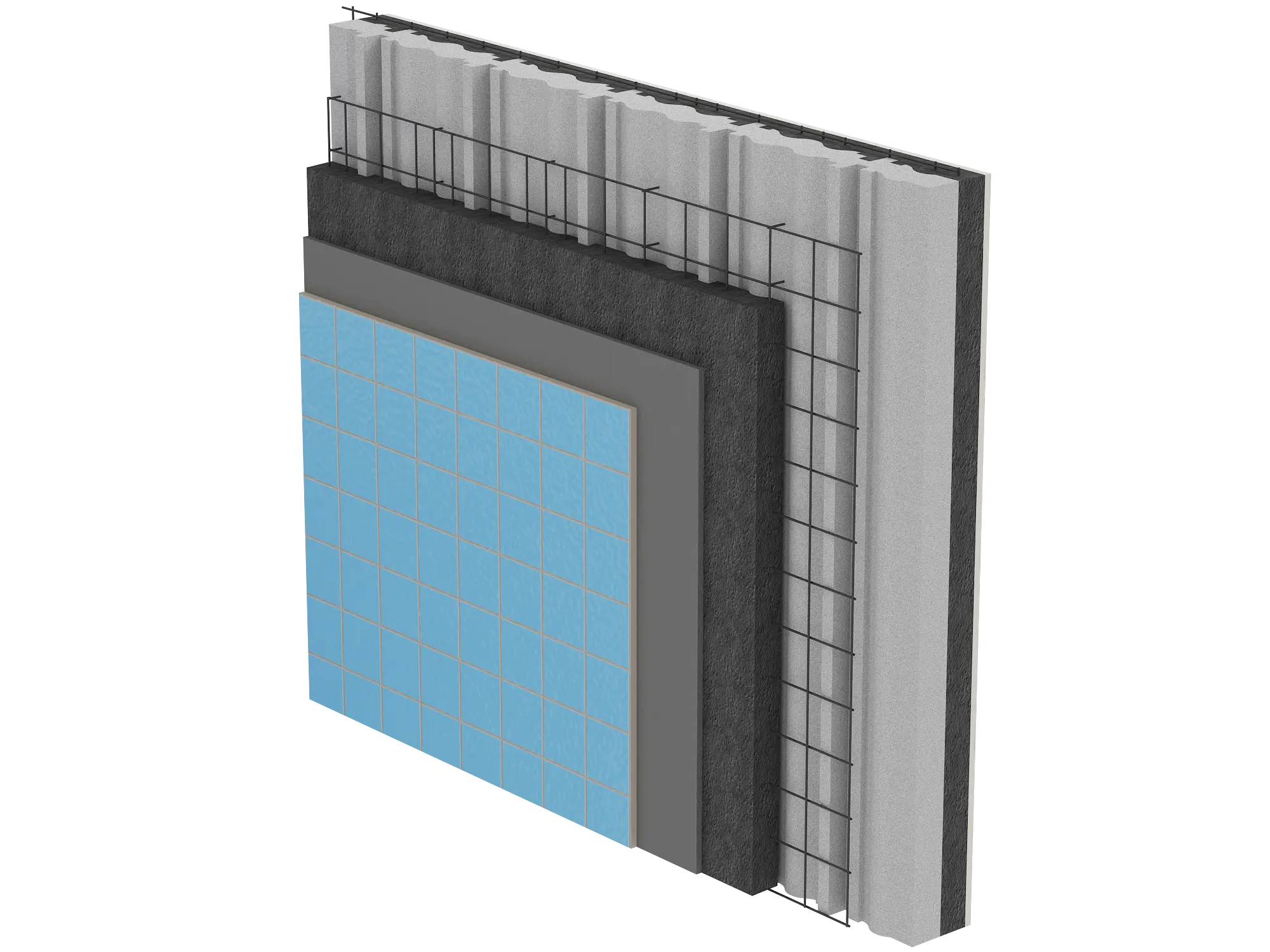

    • تری دی پانل باربر:

    • همانطور که از نام آن مشخص است این پانل به عنوان دیوار باربر استفاده می‌شود و از ضخامت، قطر فولاد بیشتر و چگالی بالاتری برخوردار است. این دیوارها می‌توانند به سازه اصلی فلزی یا بتنی
      ساختمان متصل شده و نیروهای جانبی را مهار کنند.

    • تری دی پانل غیر باربر:

      این پانل ها فقط می‌توانند به عنوان یک ابزار جدا کننده بخش‌های مختلف ساختمان استفاده شوند و از ضخامت کمتری برخوردارند. همچنین قطر مفتول‌های مش این پنل و چگالی آن کمتر است
      و قابلیت تحمل نیروهای زیاد را ندارد.

    • پانل آکوستیک:

      نوعی از پانل دیواری TRP است که به جای یک هسته پلی استایرن، از دوالیه ی پلی استایرن تشکیل شده و بین این دوالیه، الیه ای از پشم سنگ قرار گرفته است

    • تیرچه بلوکه سقفی:

      بلوک های پلی استایرن با نام دیگر تیرچه بلوک سقفی، یک محصول دائمی برای نگه داشتن بتن در جای خود است که به فراوانی در ساخت و ساز استفاده می شود. تیرچه بلوک سقفی به عنوان
      عایق حرارتی و پرکننده فضای خالی هنگام ریختن بتن استفاده می شوند. وزن سبک و نصب آسان با خواص حرارتی عالی، استفاده از این محصول را ضروری می کند. بلوک های EPS یک روش مقرون به صرفه
      جهت اجرای سقف ساختمان ها در انبوه سازی و حتی ویال سازی است و قابل بازیافت هستند که هیچ تاثیر منفی بر محیط زیست ندارند.

شما با کلیک بر روی این قسمت می توانید نسبت به دریافت کاتالوگ محصولات شرکت TRP اقدام نمایید.

مشخصات فنی

• • • در ساخت 3d پانل از بتن نوع 8  استفاده شده است.
    • وزن آهن کم تری در آن مصرف شده است.
    • دارای 6CM ضخامت است.
    • درجه مقاومت آن، 90F (فارنهایت) است.

مشاهده تمامی محصولات و مشخصات فنی هر کدام از محصولات پانل های  شرکت تبیان راهبرد پارسی اینجا کلیک کنید.

مزایا و معایب پانل های سه بعدی (3D panel) برای مقاوم سازی

مزایا :

• • • وزن سبک : مواد و ترکیبات استفاده شده در تولید تری دی پانل بسیار سبک بوده و در نتیجه سبب وزن کم پانل‌ها و سازه ساخته شده به میزان چشمگیری می‌شود.
    • حمل و نقل آسان: بارگیری پانل‌ها در کارخانه تولید کننده با استفاده از جدیدترین امکانات، در کمترین زمان ممکن انجام می‌شود.
    • مقاومت بالا: یکپارچگی و سبک بودن پانل‌های ساندویچی سبب مقاومت و دوام بیشتر سازه‌ها می‌شود. به طوری که این پانل می‌تواند از سازه در برابر عوامل طبیعی همچون زلزله،
      طوفان‌های شدید و سیل به خوبی محافظت کند.
    • طول عمر: به دلیل استفاده از مجهزترین دستگاه‌ها در تولید ساندویچ پانل‌ 3D و همچنین نصب درست و اصولی، این مصالح دارای طول عمر بالایی هستند.

معایب :

• • • ضخامت بیشتر نسبت به تیغه‌های رایج
    • وجود محدودیت در ارتفاع و دهانه سقف
    • عدم امکان بازیافت مصالح و استفاده مکرر
    • عدم امکان تعمیر و جایگزینی قطعات
    • محدودیت آب‌وهوایی
    • عدم امکان عمل آوری بتن به طور مناسب
    • دشواری کنترل ضخامت پوشش بتن روی آرماتور
    • نیاز به نیروی متخصص

کاربردهای اصلی ‌پانل های سه بعدی چیست؟

همانطور که گفته شد در صنعت ساختمان‌سازی نوین مواردی همچون سبک‌سازی، بهینه‌سازی و صرفه‌جویی در مصرف انرژی و … اهمیت بسیار زیادی پیدا کرده است به همین دلیل از مصالح مدرن استفاده می‌شود. از جمله مهم‌ترین کاربردهای
پانل سه بعدی می‌توان به موارد زیر اشاره داشت:

• • • از این پنل‌ها می‌توان به عنوان دیوار باربر در ساختمان‌ها استفاده کرد
    • این پنل‌ها می‌توانند برای پوشش سقف ساختمان‌ها مورد استفاده قرار بگیرند.
    • این دیوارها می‌توانند برای تفکیک بخش‌های مختلف ساختمان و به عنوان دیوارهای غیر باربر مورد استفاده قرار بگیرند.
    • این دیوارها می‌توانند برای عایق‌بندی قسمت‌های مختلف ساختمان استفاده شوند.

نکات پانل سه بعدی برای حرفه‌ای‌ها

• • • تمامی موارد گفته شده در نشریه 385 (دستورالعمل طراحی و ساخت و اجرای سامانه‌های پانلی سه بعدی) باید به طول کامل رعایت شوند.در انتخاب پانل توجه به چگالی مناسب هسته عایق و وجود تعداد کافی برشگیرها
      در اتصال مش دو طرف الزامی است.عایق پلی استایرن باید از نوع استاندارد کندسوز با چگالی حداقل 10 کیلوگرم بر متر مکعب انتخاب شود.

1- پنل‌های تری دی (پنل 3d) باید به صورت کاملاً شاقول و ریسمانی نصب شوند.

2- در پنل سه بعدی دیواری غیر باربر اگر از شبکه مش 5*5 سانتی‌متر استفاده شود، باید حداقل ضخامت مفتول تری دی پانل 2 میلی‌متر و حداقل ضخامت بتن در هر طرف 1.5 سانتی‌متر باشد.

3- همچنین اگر از شبکه مش 8×8 سانتی‌متر استفاده شود، کمترین میزان ضخامت مفتول 2.5 میلی‌متر و حداقل ضخامت بتن در هر طرف 4 سانتی‌متر خواهد بود.

4- بنابراین برای کم کردن وزن دیوار پیشنهاد می‌شود از پانل‌هایی با شبکه 5 سانتی‌متری استفاده شود.

5- قطر آرماتورهای تقویتی اطراف پنل‌های سه بعدی نباید از 3.5 برابر قطر مفتول پانل بیشتر باشد.

6- فاصله آرماتورهای تقویتی اتصال از 4 برابر بعد چشمه‌ها بیشتر نباشد و به صورت متقارن در هر دو طرف پانل نصب شود.

7- در سازه‌های فولادی پیشنهاد می‌شود پیش از نصب پانل 3 بعدی نسبت به جوشکاری آرماتورهای اتصال به تیرها و ستون‌ها اقدام شود. چرا که جوشکاری سبب آب شدن هسته یونولیتی پنل‌ها می‌شود.

8- از مش یا آرماتور تقویتی قطری در اطراف بازشوهای بزرگ استفاده شود.

9- تا حد امکان از قطع کردن مش پنل سه بعدی در زمان اجرای لوله‌های تأسیسات خودداری شود. چرا که این کار سبب ضعیف شدن دیوار می‌شود.

10- لبه‌های آزاد و برش خورده دیوارها با استفاده از صفحات مش تقویتی U شکل مسلح شوند.

11- پیش از بتن پاششی باید پنل های سه بعدی مرطوب شوند.

12- پیش از بتن شاتکریت باید همه والپست‌های لازم و کلاف‌های کاذب درها و پنجره‌ها نصب شوند.

13- مقاومت بتن در نمونه استوانه‌ای استاندارد از 120 کیلوگرم بر سانتی‌متر مربع نباید کمتر و به کار بردن بتن سبک در پانل ها غیر باربر مجاز است.

14-روانی و کارایی بتن به صورتی باشد که افزون بر چسبندگی مناسب و پر شدن پشت مفتول‌ها، پرت مصالح نیز در حد مناسبی باشد. میزان اسلامپ مورد قبول بتن نیز بین 40 تا 85 میلی‌متر است.

15- میزان بیشترین نسبت آب به سیمان به 0.5 محدود شود.

16- ترجیحا از دستگاه شاتکریت برای پاشش بتن استفاده شود و از اجرای بتن به حالت دستی خودداری شود.

17- به هنگام بتن پاشی، نازل باید کاملاً به حالت عمود بر سطح قرار گیرد و زاویه داشتن نازل سبب عدم یکنواختی بتن و پرت بیشتر مصالح می‌شود.

18- بتن پاشی باید از گوشه‌ها شروع و حرکت دست نیز به حالت دورانی باشد.

19- عملیات بتن پاششی باید از پایین به طرف بالای دیوار انجام شود. همچنین پیشنهاد می‌شود تا حد امکان تمامی ضخامت بتن مدنظر در یک بار پاشش انجام شود.در بتن‌های ضخیم اجرای لایه جدید باید پیش از خشک شدن کامل لایه پیشین انجام گیرد

20- برای کاهش پرت مصالح از سیمان‌های پوزولانی می‌توان استفاده کرد.

21- استفاده دوباره از مصالح بازگشتی در صورت عدم گیرش اولیه سیمان در ترکیب با بتن تازه ایرادی ندارد.

جمع‌بندی نهایی

استفاده از مصالح مدرن مانند یونولیت‌ها، سقف‌های کاذب، دیوارهای پیش‌ساخته و … امروزه در صنعت ساختمان‌سازی رواج زیادی پیدا کرده‌اند. استفاده از دیوارهای تری دی پانل می‌تواند در کاهش وزن سازه، افزایش سرعت ساخت‌وساز،
کاهش هزینه‌ها، افزایش ایمنی،عایق‌بندی ساختمان و … مؤثر باشد. این دیوارهای پیش‌ساخته کاربردهای متعددی به عنوان دیوارهای باربر، دیوارهای غیر باربر، سقف سازه، پارتیشن بندی و … دارند و به افزایش فضای مفید و قابل استفاده
ساختمان‌ها کمک ویژه‌ای می‌کنند.
